La tecnologia RFID è uno degli elementi fondamentali dell'Internet delle cose (IoT). Dalla vendita al dettaglio alla logistica, dal controllo degli accessi all'automazione industriale, tag RFID consentono di identificare, tracciare e scambiare dati tra miliardi di oggetti in tutto il mondo.
Il cuore di ogni sistema RFID è il tag RFID. Anche se all'apparenza può sembrare semplice, un tag RFID è una combinazione attentamente studiata di componenti elettronici e materiali.
Questa guida illustra di cosa sono fatte le etichette RFID, Come funziona ogni componente e perché esistono progetti diversi per applicazioni diverse.
1. Struttura di base di un'etichetta RFID
Un'etichetta RFID non è un singolo componente. È un sistema in miniatura, tipicamente composto da:
- Chip RFID (IC)
- Antenna RFID
- Substrato (materiale portante)
- Incapsulamento o imballaggio (facoltativo ma fondamentale)
Ogni elemento influisce direttamente prestazioni, durata, autonomia di lettura e costi.
2. Chip RFID (IC): Il cervello del tag
Il chip RFID, chiamato anche circuito integrato (IC)-è il centro dei dati e della logica del tag.
Cosa fa il chip RFID
Un chip RFID comprende tipicamente:
- Unità di controllo logico
- Memoria (ROM, EEPROM o SRAM a seconda del tipo)
- Modulatore/demodulatore
- Circuito di gestione dell'alimentazione
In etichette RFID passive, Il chip è alimentato dall'energia raccolta dal campo RF del lettore. In tag attivi, Una batteria fornisce l'alimentazione.
Perché la scelta del chip è importante
I chip diversi determinano:
- Banda di frequenza (LF, HF, UHF)
- Capacità di memoria
- Livello di sicurezza (password, crittografia, autenticazione)
- Compatibilità con Norme ISO
Categorie di chip RFID per frequenza
| Tipo di chip | Frequenza | Standard tipici | Uso comune |
|---|---|---|---|
| RFID LF | 125-134,2 kHz | ISO 7814 / 7815 | Controllo degli accessi, identificazione degli animali |
| RFID HF | 13,56 MHz | ISO 14443 / 15693 | NFC, carte intelligenti |
| RFID UHF | 860–960 MHz | ISO 18000-6C | Logistica, inventario |
3. Antenna RFID: energia e interfaccia di comunicazione
L'antenna è responsabile di due funzioni critiche:
- Cattura dell'energia RF dal lettore
- Trasmissione dei dati al lettore
Senza un'antenna progettata correttamente, anche il miglior chip RFID non può funzionare in modo affidabile.
La progettazione dell'antenna dipende dalla frequenza
- LF E HF: Antenne a bobina (accoppiamento induttivo)
- UHF: Antenne a dipolo o a dipolo ripiegato (accoppiamento in campo lontano)
Anche quando si utilizza lo stesso chip, la geometria dell'antenna può cambiare drasticamente:
- Leggere la distanza
- Sensibilità all'orientamento
- Prestazioni in prossimità di metalli o liquidi
4. Tecnologie di produzione delle antenne RFID
Le antenne RFID sono prodotte con diversi metodi industriali, ognuno dei quali presenta dei compromessi.
Tipi di antenne comuni
Antenne incise
- In alluminio o rame
- Alta precisione, prestazioni stabili
- Il più utilizzato nella produzione di massa
Antenne stampate
- Inchiostro conduttivo o pasta d'argento
- Costi inferiori e produzione più rapida
- Stabilità a lungo termine leggermente inferiore
Antenne avvolte
- Bobine di filo di rame
- Prestazioni eccellenti in fattori di forma ridotti
- Costo più elevato, velocità di produzione inferiore
Antenne in ceramica
- Utilizzato per ambienti difficili e anti-metallo
- Alta stabilità, alto costo
Antenne fragili
- Progettato per rompersi quando viene rimosso
- Utilizzato per etichette antimanomissione e di sicurezza
5. Substrato: Il fondamento meccanico
Il substrato contiene il chip e antenna insieme e li protegge durante l'uso reale.
Materiali comuni per i substrati
- PET
- PVC
- Carta
- PI (poliimmide)
- PCB (substrato rigido)
Perché la selezione del substrato è fondamentale
Il substrato influisce:
- Sintonizzazione e risonanza dell'antenna
- Resistenza ambientale (calore, umidità, sostanze chimiche)
- Flessibilità e durata
- Durata di vita dell'applicazione
Ad esempio, etichette RFID antimetalliche spesso richiedono substrati rigidi o stratificati per isolare l'antenna dalle interferenze.
6. Imballaggio dei tag RFID e fattori di forma finali
Una volta assemblati chip, antenna e substrato, il tag viene confezionato nella sua forma definitiva.
Principali formati di tag RFID

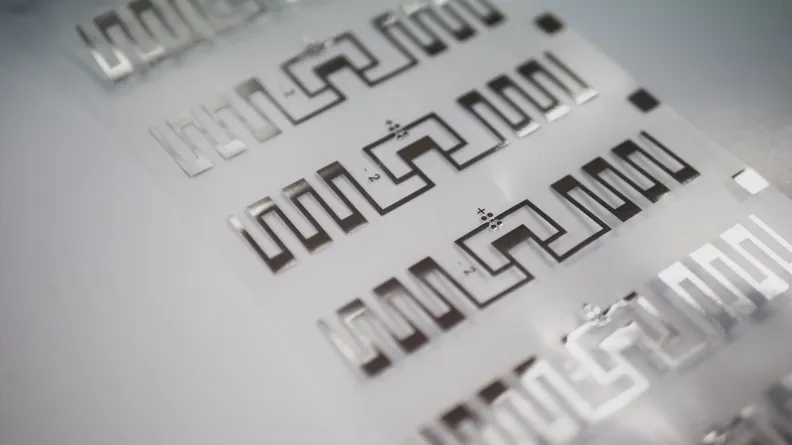

Intarsio RFID
- Chip + antenna su substrato
- Prodotto semilavorato
- Utilizzato dai produttori di etichette e carte
Etichette RFID
- Adesivo
- Utilizzato nella logistica, nella vendita al dettaglio, nei beni
Schede RFID
- Laminato o incollato
- Utilizzato per il controllo degli accessi e l'identificazione
Tag RFID speciali
L'imballaggio determina se un tag è usa e getta, riutilizzabili, indossabili o di tipo industriale..
7. Come i componenti influiscono sulle prestazioni dei tag RFID
Combinazioni diverse di componenti danno luogo a risultati molto diversi.
| Fattore | Impatto |
|---|---|
| Sensibilità del chip | Leggere la distanza |
| Geometria dell'antenna | Orientamento e stabilità |
| Materiale del substrato | Resistenza ambientale |
| Incapsulamento | Durata meccanica |
Questo è il motivo per cui La progettazione dei tag RFID è guidata dall'applicazione, Non si tratta di una soluzione unica per tutti.
8. Scegliere la giusta configurazione di tag RFID
Quando si sceglie un'etichetta RFID, bisogna considerare:
- Ambiente operativo
- Intervallo di lettura richiesto
- Livello di sicurezza dei dati
- Tag durata della vita
- Vincoli di costo
Un'etichetta logistica, un impianto per animali e una tessera per il controllo degli accessi possono tutti utilizzare la tecnologia RFID, ma le loro strutture interne sono fondamentalmente diverse.
Conclusione
Un tag RFID è molto più di una semplice etichetta. È un Sistema progettato con precisione composto da un chip, un'antenna, un substrato e un imballaggio, ognuno dei quali svolge un ruolo fondamentale per le prestazioni e l'affidabilità.
La comprensione dei componenti dei tag RFID aiuta le aziende, gli ingegneri e i team di approvvigionamento a scegliere i tag più adatti. soluzione giusta, evitare errori costosi e costruire sistemi RFID scalabili.
