Cartões inteligentes RFID podem parecer simples para o utilizador final, mas são o resultado de um fluxo de fabrico industrial em várias fases que integra eletrónica, ciência dos materiais, montagem de precisão e controlo de qualidade rigoroso. Uma sequência de produção normalizada garante que cada cartão cumpre as normas ISO em termos de tamanho, desempenho e fiabilidade.

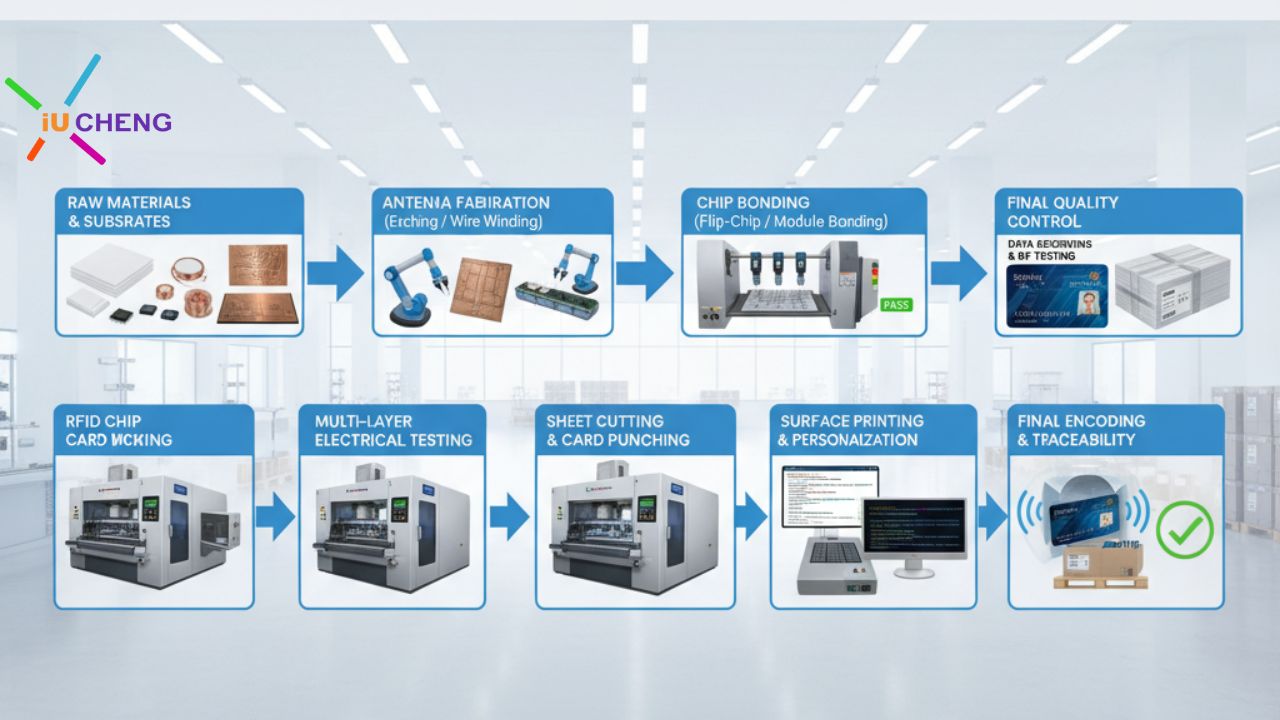

Abaixo está um processo completo normalmente seguidas nas instalações profissionais de produção de cartões inteligentes RFID.
1. Preparação do material e seleção do substrato
A produção começa com matérias-primas que formam o corpo físico do cartão.
Os plásticos típicos do corpo do cartão incluem PVC, PET ou ABS, escolhidos pela sua resistência mecânica, durabilidade e compatibilidade com os processos de laminação.
O substrato serve como base sobre a qual a eletrónica RFID será montada posteriormente. O controlo preciso da espessura e da planicidade nesta fase é fundamental para uma qualidade global consistente do cartão.
2. Fabrico da antena
A antena é o componente central que permite a comunicação RFID. Tem de ser fabricada com tolerâncias apertadas para funcionar de forma fiável em condições de frequências (por exemplo, HF 13,56 MHz, UHF 860-960 MHz).
São utilizados dois métodos principais: antenas gravadas/impressas e antenas enroladas em fio:
- Antena gravada ou impressa: O material condutor (normalmente cobre ou alumínio) é quimicamente gravado ou impresso com tinta condutora no substrato para formar o padrão preciso da antena.
- Enrolamento do fio: O fio fino de cobre ou alumínio é enrolado na forma de bobina necessária e incorporado na estrutura do cartão. Este método proporciona robustez para determinados projectos.
A geometria da antena foi concebida para cumprir os requisitos eléctricos (ressonância, indutância) para um alcance e desempenho de leitura óptimos.
3. Preparação e ensaio do chip RFID
O Chip RFID (circuito integrado ou CI) é o “cérebro” do cartão. Antes da montagem, os chips são testados num ambiente controlado de sala limpa para caraterísticas eléctricas, a fim de garantir que funcionam na frequência correta e cumprem as normas de integridade dos dados.
Em alguns fluxos de trabalho, os chips podem também ser submetidos a verificações lógicas preliminares antes da ligação.
4. Colagem de aparas (montagem de incrustações)
Quando a antena e o substrato estiverem prontos, o chip RFID é integrado na antena para formar o RFID embutido:
- Colagem de flip-chips: o chip é colocado com a face para baixo e ligado diretamente às almofadas de contacto da antena utilizando adesivos condutores ou solda, proporcionando uma ligação compacta e robusta.
- Ligação de fios: nos casos em que os chips são embalados de forma ligeiramente diferente, fios finos de ouro ou alumínio ligam os blocos de chips aos contactos da antena.
Este passo de montagem é efectuado com uma precisão de nível micrónico em condições de sala limpa para evitar contaminação ou defeitos de ligação. Após a colagem, a inspeção ótica automatizada verifica a integridade e o alinhamento dos contactos.
5. Ensaio de incrustações
Antes da laminação, cada inlay RFID é submetido a testes eléctricos. Isto assegura que a combinação de chip e antena ressoa corretamente, responde aos sinais dos leitores RFID e cumpre as especificações de frequência. A deteção precoce de falhas nesta fase impede que os inlays defeituosos continuem a progredir.
6. Laminação - Formação de cartões
A laminação é o processo de transformação do delicado inlay numa estrutura durável de cartão inteligente. Os fabricantes empilham várias camadas em sequência:
- Substrato do núcleo interno
- RFID inlay (chip + antena)
- Filmes de sobreposição
- Camadas superior e inferior impressas
Esta pilha é sujeita a calor e pressão controlados numa prensa de laminagem. Temperaturas entre ~120-150 °C e pressão regulada unem materiais numa única unidade de cartão rígido. O tempo preciso e os perfis térmicos evitam deformações, delaminação ou vazios à volta dos componentes internos.
A laminação adequada encapsula os componentes electrónicos numa matriz plástica protetora, isolando-os do stress ambiental e do desgaste mecânico.
7. Corte e modelação
Uma vez laminadas, as folhas grandes que contêm várias unidades de cartões são transformadas em cartões individuais:
- Corte e vinco: as máquinas automatizadas perfuram os cartões de acordo com a norma ISO/IEC 7810 (por exemplo, CR80 85,6 × 54 mm).
- Acabamento dos bordos: O polimento ou corte de precisão garante uma espessura consistente e bordos suaves para conforto do utilizador e compatibilidade com leitores ou impressoras.
8. Impressão e personalização de superfícies
A impressão de superfície aplica quaisquer gráficos, logótipos, texto ou elementos de segurança necessários. Os métodos de impressão mais comuns incluem:
- Impressão em offset
- Impressão serigráfica
- Impressão digital
Para aplicações seguras, a personalização adicional pode incluir gravação a laser ou sobreposições de laminado.
Algumas fábricas realizam codificação e personalização de dados nesta fase, escrever identificadores únicos, chaves de acesso ou dados encriptados no chip RFID utilizando codificadores profissionais.
9. Testes eléctricos e de qualidade finais
Após o acabamento mecânico, cada cartão é submetido a um processo estruturado de garantia de qualidade:
- Ensaios eléctricos: verificar a funcionalidade de leitura/escrita, as caraterísticas de ressonância e o desempenho da comunicação com os leitores.
- Testes de alcance de leitura: asseguram que o cartão pode ser detectado de forma fiável a distâncias projectadas.
- Ensaios de durabilidade: incluem flexão, abrasão, ciclos de calor/frio e resistência à água para confirmar a resiliência.
- Inspeção visual: inspeção ótica automatizada ou verificação técnica de defeitos cosméticos ou de laminação.
Apenas os cartões que cumprem as rigorosas normas de fábrica são aprovados para embalagem.
10. Controlo da embalagem e da rastreabilidade
Os cartões aprovados são contados, codificados por lote e etiquetados para expedição. Os registos de produção, as identificações de lote e os relatórios de teste são mantidos para efeitos de rastreabilidade. Muitos fabricantes também registam os registos de codificação e os resultados de garantia de qualidade para apoiar a conformidade regulamentar e as auditorias dos clientes.
Conclusão
A produção de um cartão inteligente RFID é um processo industrial controlado e em várias fases. Integra montagem eletrónica avançada, engenharia de materiais e fabrico de precisão para produzir um produto final robusto, fiável e em conformidade com as normas da indústria.
Cada passo - desde o fabrico da antena e a ligação do chip até à laminação, personalização e controlos de qualidade exaustivos - contribui para o eventual desempenho e longevidade do cartão em aplicações do mundo real.
